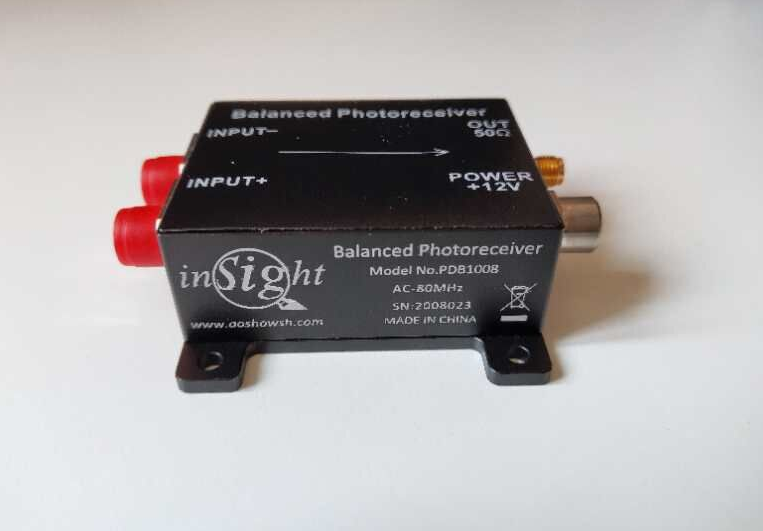

80Mhz平衡探測器(PDB1008)
電氣說明
1、 供電電源:±12V(棕紅:﹢12V,黑線:GND,藍線:-12V),探測 器模塊正常 工作時電流小于 100mA。300MHz 及以下的產品電源電壓最低可低至±8V,最大不宜超 過±15V(探測器標簽與本說明不一致的,以本說明為主),1GHz 以上產品供電電壓不 超過±12V。另外測試用供電模塊可以購買鴻海開關電源模塊 JMD10-D12(具體見附 錄 5.2),該模塊在室內使用可以保證探測器性能,在戶外使用請自行評估。
2、 輸出接口:SMA(母頭);
3、 輸出阻抗:50ohm;
4、 最大輸出電壓: 500MHz 以下產品:±3.0V(@High Z),±1.5V(@50ohm); 1GHz(含)以上產品:±1V(@50ohm)。
5、 光譜響應范圍:900nm-1700nm;
6、 探測器響應度:>0.95A/W@1550nm;
7、 光輸入幅度請勿超過飽和光功率(Saturation Power)。
性能測試說明:
1、 由于測試光源 FC 接頭情況不同,每個探測器的插損不一致,探測器響應的測試 結果會略有差異;
2、 探測器跨阻增益是在輸出負載為高阻的情況下計算得到的,如果輸出負載為 50 Ω,增益降為標稱值的一半;

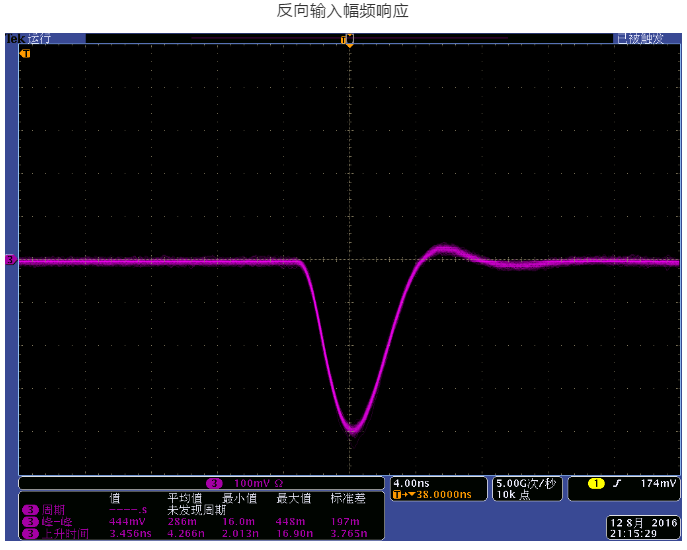

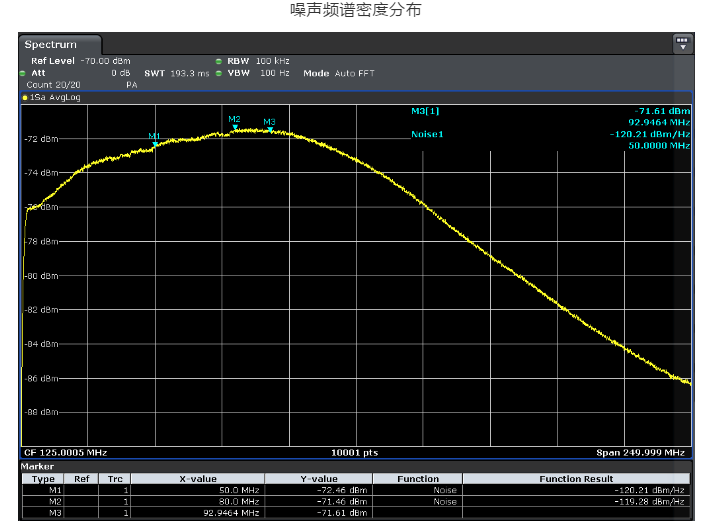

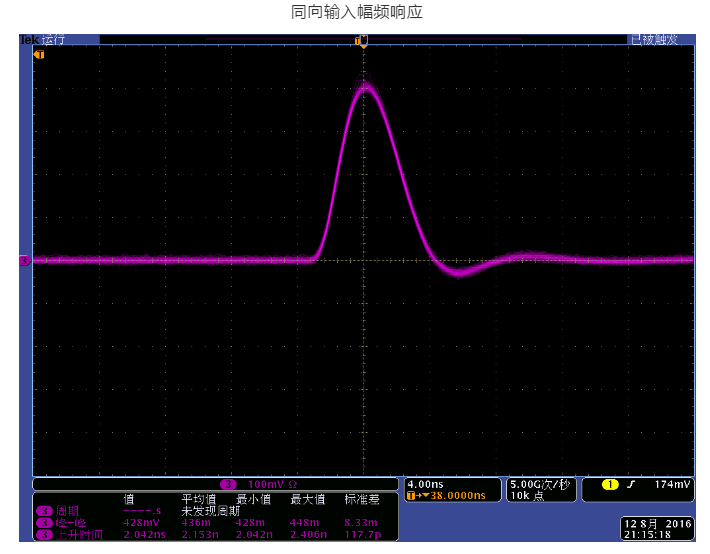

3、 探測器噪聲和上升時間的測量結果是在如下條件下測試得到的:
a: 示波器輸入阻抗 50Ω;
b: 示波器帶寬為全帶寬(≥1GHz);
c: 示波器時間檔設置為 100ns/div(注意:時間檔不同噪聲會有較大區別);
4、 測試室溫 23℃±5℃;
5、 測試相對濕度 35%±15%;
6、 測試工作電壓:±12V;
產品介紹

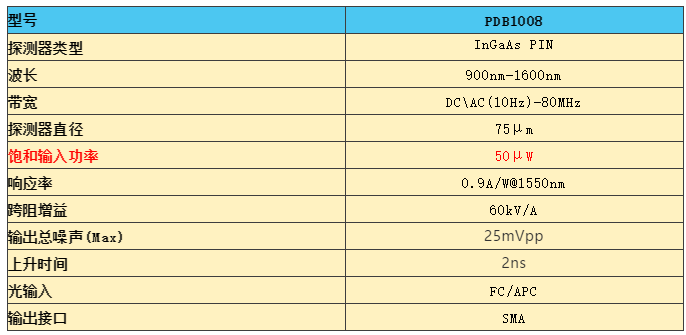

80Mhz平衡探測器參數



如果有具體需求,請聯系021-54429095,或者18616636707具體溝通
