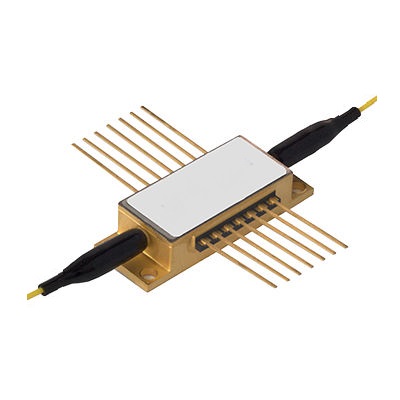

半導體放大器 SOA
上海傲秀信息技術有限公司生產的半導體光放大器（SOA）系列產品具有高增益，高功率，低偏振，寬光譜等優點，芯片全工藝全國產。
并可以根據客戶的需求規格定制產品指標，提供定制化的蝶形 SOA 產品。
特性 | 應用 |
|
提供 SOA 蝶形器件 | 光纖通信 | |
提供 1310、1550、1060 等不同波段的 SOA 產品 | 光纖傳感 | |
提供全國產產品，蝶形器件支持工業級工作溫度 | 激光雷達、OCT 醫療成像 |
產品規格：
型號 | 參數 | 工作波長 (nm) | 3dB譜寬 (nm) | 飽和功率 (dBm) | 小信號增益 (dB) | 偏振相關增益 (dB) | 噪聲系數 (dB) | 典型工作電流 (mA) | 靜態消光比 (dB) | 工作溫度 ( ℃) |
封裝類型 | λ | Δλ | Psat | Gain | PDG | NF | If | ER | Tc | |
SOA-BF151325 | 單模蝶形 | 1550 | 55 | 13 | 25 | 2 | 7.5 | 250 | 50 | -40~+85 |
SOA-BF152030 | 單模蝶形 | 1550 | 40 | 20 | 30 | TBD | 7.5 | 800 | 50 | -40~+60 |
SOA-BF1423G35 | 單模蝶形 | 1480 | 70 | 23 | 35 | TBD | 7.5 | 1000 | -- | -40~+60 |
PMSOA-BF151325 | 保偏蝶形 | 1550 | 55 | 13 | 25 | -- | 7.5 | 250 | 50 | -40~+85 |
PMSOA-BF152030 | 保偏蝶形 | 1550 | 40 | 20 | 30 | -- | 7.5 | 800 | 50 | -40~+60 |
PMSOA-BF142535 | 保偏蝶形 | 1480 | 70 | 20 | 35 | -- | 7.5 | 1000 | -- | -40~+60 |
SOA-BF101530 | 單模蝶形 | 1070 | 40 | 15 | 30 | -- | 7.5 | 250 | -- | -40~+60 |
SOA-BF131525 | 單模蝶形 | 1300 | 60 | 12 | 25 | 1 | 7.5 | 120 | -- | -40~+85 |
SOA-BF131018 | 單模蝶形 | 1300 | 60 | >9 | 18 | 0.5 | 7 | 120 | -- | -40~+85 |
SOA-BF121018 | 單模蝶形 | 1270 | 60 | >9 | 18 | 0.5 | 7 | 120 | -- | -40~+85 |
PMSOA-BF131020 | 保偏蝶形 | 1300 | 60 | >7 | 20 | -- | 7.5 | 120 | -- | -40~+85 |
光纖特性：
參數 | 規格 |
光纖類型 | 單模光纖/保偏光纖 |
光纖長度 | 1.0±0.1m |
光纖直徑 | 0.9mm 包層 |
光纖接口 | FC/APC |

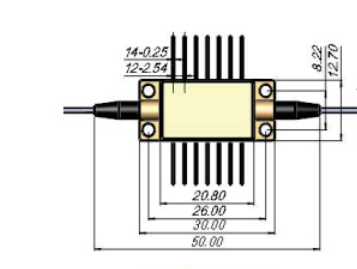

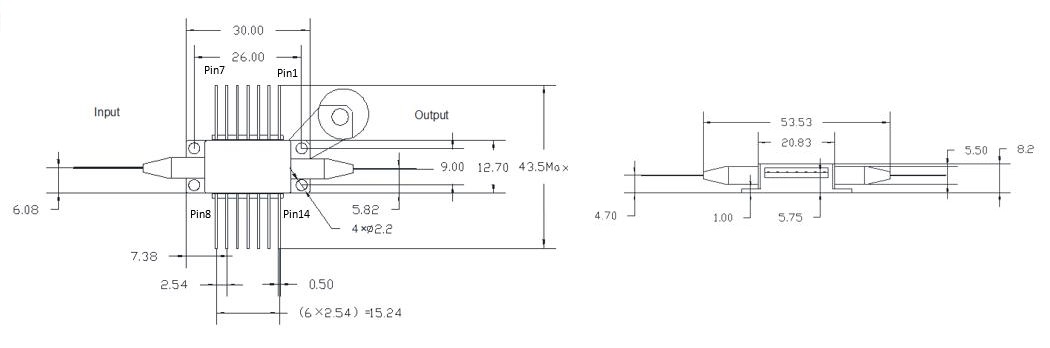

外形尺寸：
管腳定義：
管腳 | 定義 | 管腳 | 定義 |
1 | TEC+ | 8 | NC |
2 | R | 9 | NC |
3 | NC | 10 | Chip+ |
4 | NC | 11 | Chip- |
5 | R | 12 | NC |
6 | NC | 13 | GND |
7 | NC | 14 | TEC- |
注意事項：
（1）根據國際電工委員會標準（IEC 60825-1）本產品安全等級為 Class 1M， 注意激光輻射，眼睛不能正視光纖端面，否則可能造成人眼損傷；
（2）本產品屬于靜電敏感器件，為防止靜電放電引起的設備損壞，請?jiān)诎b、運輸、操作或安裝本產品過程中，嚴格遵守防靜電保護措施（ESD）。也要注意來自電源的浪涌沖擊，以免造成永久性損傷；
（3）尾纖易折斷，不要拉抻彎折。操作或安裝本產品時，不要拉抻擠壓尾 部套管。對管腳進行焊接時，焊接溫度不要超過 260℃，焊接時間不得超過10分鐘，在焊接過程中器件應處于不帶電狀態，電烙鐵保持良好接地。
